WELDEX F

MODULARE SCHWEIßRAUCH-ABSAUGANLAGE FÜR GROßE LUFTMENGEN

WELDEX F

Flexibel auslegbares System für kundenspezifische Absaugsyteme.

Die WELDEX F-Serie eignet sich zum Anschluss an Rohrsysteme für mehrere Absaugstellen, Erfassungshauben, Kabinen (z.B. an Roboterschweißanlagen) oder Brenn-, Plasma- und Laserschneidtische. Die stationären Schweißrauchfilteranlagen lassen sich darüber hinaus problemlos in Raumlüftungssysteme für komplette Produktionsbereiche und Fertigungshallen integrieren. Dabei können dank der modularen Bauweise selbst größere Schweißrauchmengen problemlos über ein Rohrsystem abgesaugt werden.

Galerie WELDEX F-Serie

Einsatz WELDEX F-Serie

  • Fertigungsbereiche mit mehreren Schweißplätzen

  • Große Erfassungshauben oder Kabinen, z. B. an Roboter-schweißanlagen

  • Absaugung in Mehrschicht oder Dauerbetrieb


  • Schweißen

  • Löten

  • Schweißrauch

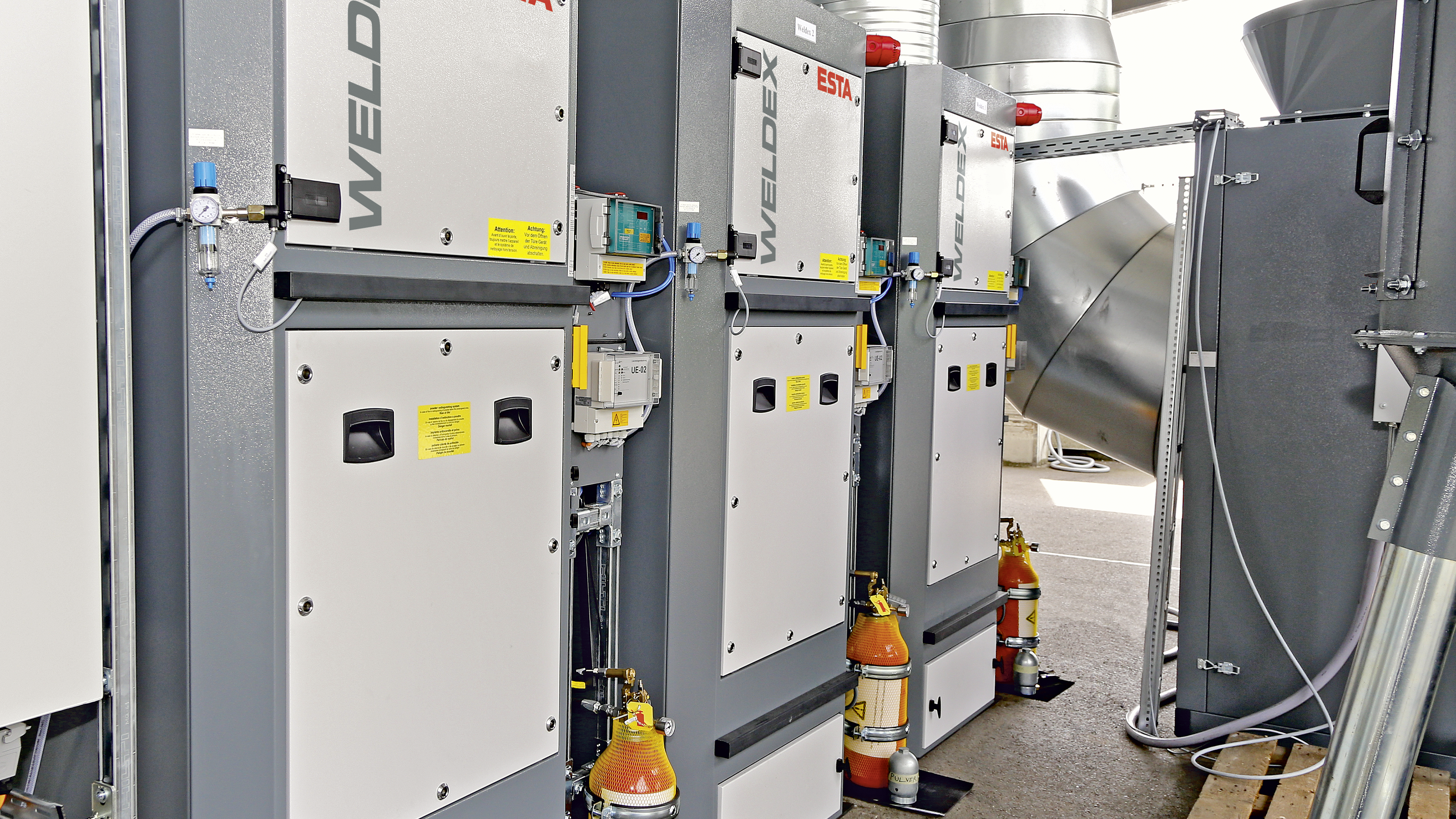

Die stationäre WELDEX F-Serie.

Stationäre Aufstellung

Zentrale Absauganlagen sind in der Lage, von ihrem Standort aus über ein Rohrleitungssystem an mehreren Maschinen parallel abzusaugen.

Die WELDEX F-Serie mit Filterabreinigung.

Jet-Pulse Filterabreinigung

Die Jet-Pulse-Abreinigung reinigt automatisch und während des Saugbetriebs die Filterpatronen einzeln ab.

Das W3 Prüfzeichen.

Prüfzeichen W3

Zur Absaugung von Schweißrauch bei hochlegierten Stählen.

Das DGUV Siegel.

DGUV Test

Entspricht den Anforderungen an Sicherheit und Gesundheitsschutz.

  • Leistungsstarke Schweißrauch- Absaugung an mehreren Stellen, an Kabinen oder an großflächigen Hauben

  • Modular erweiterbar

  • Niedrige Betriebskosten durch abreinigbare Dauerfilterpatronen

  • Geringer Platzbedarf durch kompakte Bauform

  • Jet-Pulse-Filterabreinigung

  • Integrierter Prallabscheider

  • Abreinigbare Dauerfilterpatronen (Staubklasse M)

  • Sonderlackierung

  • Anwendungsspezifische Leistungsdaten

  • Verschiedene Filtermaterialien

  • Löschanlage

  • Rohrvorabscheider

  • IFA-Prüfzeugnis W3 für hochlegierte Stähle

Downloads & Daten WELDEX F-Serie

WELDEX F-50 F-100 F-150
Max. Luftvolumenstrom
m³/h
5.000 10.000 15.000
Ein-/ Auslassdurchmesser
mm
300/315 355/400 500/710
Max. Unterdruck
Pa
2.700 3.300 4.500
Anschluss-Spannung
V
400 400 400
Antriebsleistung
kW
5,5 11,0 15,0
Filterfläche
50,0 100,0 150,0
Filterelemente
Stück
2 4 4
Staubsammelbehälter
l
60 60 60
Abmessungen (L/B/H)
mm
1.600 x 1.000 x 3.130 1.600 x 1.000 x 3.320 1.600 x 1.000 x 3.320
Gewicht
kg
655 725 755
Schallemission
dB(A)
80 80 80
WELDEX F-50 F-100 F-150
Standardausführung (ohne Schaltschrank) 665050 665100 665150
Komfort (mit Motorsteuerung) 665051 665101 665151
