Welche Funktion hat ein Vorabscheider und welche Arten gibt es?


Ein Vorfilter oder Vorabscheider hat die Aufgabe, den eigentlichen Hauptfilter einer Absauganlage zu schützen. Durch den Einsatz eines Vorabscheiders wird sowohl die Sicherheit erhöht als auch die Standzeit des Hauptfilters verlängert.

Folgende Haupteinflüsse auf die Standzeit des Filters können damit vermieden bzw. verringert werden:

  • Hohes bis sehr hohes Staubaufkommen
  • Abrasive Stoffe
  • Abscheidung heißer und glühender Partikel und Funken

Da ein Vorabscheider keine oder nur sehr geringe laufenden Kosten verursacht, können durch seinen Einsatz und die damit verbundene geringere Belastung die Betriebskosten oft signifikant gesenkt werden.

Zyklonabscheider

Wann brauche ich einen Zyklonabscheider?

Zyklonabscheider funktionieren auf rein physikalischer Basis und können sowohl als Haupt- wie auch als Vorabscheider bei Absauganlagen eingesetzt werden. Sie scheiden grobe, trockene, rieselfähige Stäube ab, sind vielfältig einsetzbar und können für viele Stäube und auch für Fasern verwendet werden. Der Austrag kann auch hier kontinuierlich oder diskontinuierlich erfolgen.

FUNKTION

Der staubbeladene Luftstrom tritt tangential im oberen Drittel des Zyklongehäuses in den Zyklon ein. Durch die Luftführung um das mittige Tauchrohr wird die Luft in Rotation versetzt, und die im Luftstrom enthaltenen Partikel werden nach außen in Richtung Zyklongehäuse gedrängt. Von dort rutschen sie dem konisch zulaufenden Gehäuse entlang nach unten, wo sie – in einem Behälter gesammelt oder über kontinuierlich arbeitende Austragselemente – ausgetragen werden. Die gereinigte Luftsteigt über das Tauchrohr nach außen.

Je besser der Zyklonabscheider ausgelegt und an den Luftvolumenstrom sowie das abzuscheidende Material angepasst ist, umso besser ist seine Abscheideleistung.

Anwendungsmöglichkeiten

Zyklone können als Haupt- oder als Vorabscheider eingesetzt werden.

Als Hauptabscheider erreichen Zyklonabscheider insbesondere bei groben Materialien einen sehr hohen Abscheidegrad, sodass kein weiterer Filter erforderlich ist. Beim Einsatz als Vorabscheider sorgen Zyklonabscheider dafür, dass größere Partikel abgeschieden werden, bevor sie in die nachfolgende Filtereinheit gelangen. Dadurch verlängert sich die Standzeit der Filterelemente in der Filtereinheit oft signifikant. Dies reduziert wiederum die Betriebs- und Wartungskosten.

Auch bei Anwendungen, bei denen Funken mit abgesaugt werden können, ist es oft sinnvoll, einen Zyklon als Vorabscheider einzusetzen. Dadurch verringert sich die Wahrscheinlichkeit, dass Funken oder sonstige Zündquellen in die Filtereinheit gelangen. Zyklonabscheider sind von der IFA und vom VDS empfohlene Vorabscheider für Absauganwendungen mit Funkenflug.

Zyklonabscheider können sowohl saug- als auch druckseitig eingesetzt werden, d. h. der Vakuumerzeuger kann entweder vor oder nach dem Zyklon stehen. Auch für Anwendungen mit häufigen Materialwechseln ist der Zyklon oft der geeignete Abscheider, da er nur minimalen Reinigungsaufwand erfordert.

Die Zyklonabscheider der ZA-Serie von ESTA sind gebrauchsmustergeschützt und erreichen dank ihres Designs einen sehr hohen Abscheidegrad. Zudem können Zyklonabscheider auch zur Vorabscheidung von Funken eingesetzt werden, um die Gefahr eines Filterbrandes zu verringern.

Weitere Arten von Vorabscheidern

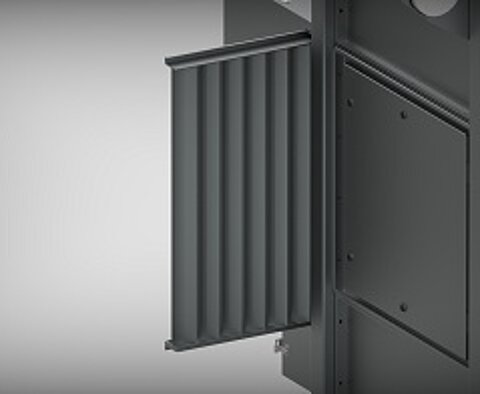

Prallabscheider und Massekraftabscheider

Eine weitere Form von Vorabscheidern sind Prall- oder Massekraftabscheider.

Durch den Einsatz eines Prallabscheiders wird die Geschwindigkeit der Partikel, die sich im Luftstrom befinden, so stark reduziert, dass sie nicht mehr mit dem Luftstrom befördert werden und in einen Sammelbehälter fallen. Bei der Vorabscheidung werden Grobpartikel und Funken von den Feinstaubpartikeln getrennt. Dadurch wird die Staubbelastung der Filterelemente reduziert und das Risiko eines Filterbrandes deutlich minimiert.

Bei den Massekraftabscheidern wird die unterschiedliche Dichte der Luft und des abzuscheidenden Mediums genutzt. Sie arbeiten ohne Filtermaterial und können für die jeweilige Anwendung speziell angepasst werden.

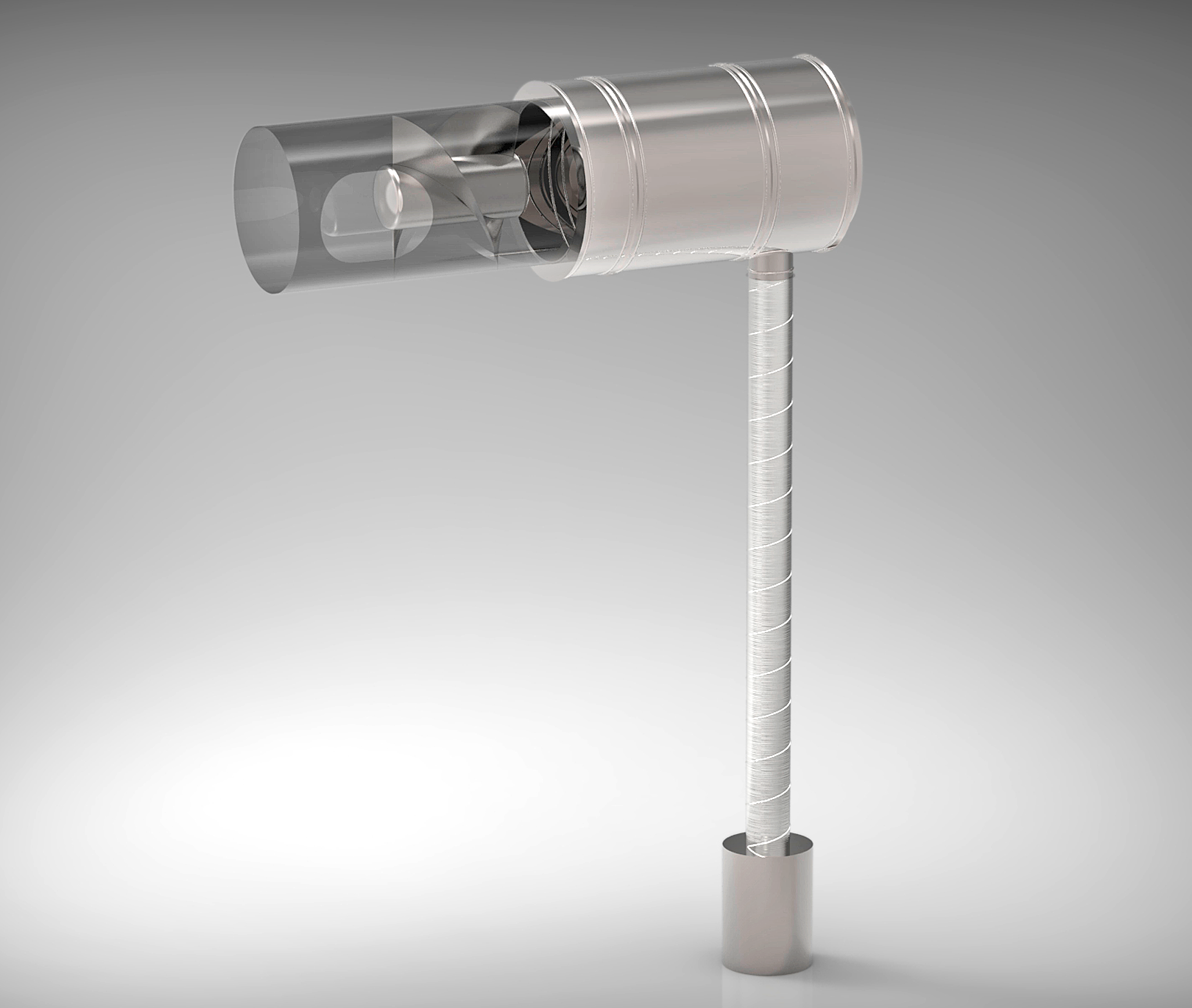

Integrierte Vorabscheider werden zum Beispiel einer Filteranlage vorgeschalten. Es gibt auch Vorabscheider, die direkt an der Erfassungs- oder Entstehungsstelle eingesetzt werden können. Der Einsatz von integrierten Vorabscheidern zielt oft darauf, eine Anlage vor Funken zu schützen. Dies geschieht, in dem sie die Verweilzeit und Abkühlzeit des Funkens verlängern oder einen potenziellen Funken direkt abscheiden. Es handelt sich dabei ebenfalls um Prall- oder Massekraftabscheider.

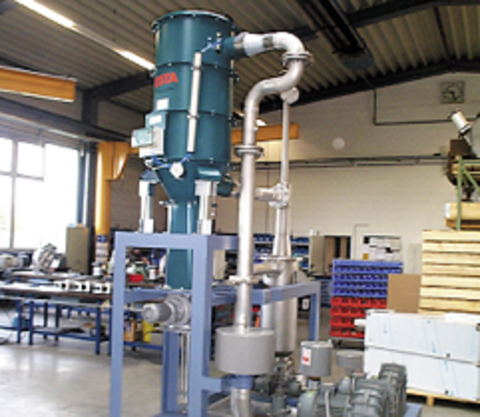

Sichter

Für Stoffe mit sehr unterschiedlicher Dichte oder für sehr leichte Stoffe werden häufig Sichter eingesetzt. Sie trennen Grob- von Feinfraktionen und werden beispielsweise bei der Reinigung von Kunststoffgranulat im Recycling-Bereich oder generell als Abscheider vor Filtereinheiten eingesetzt.

Diese Stoffe können durch geringe Strömungsgeschwindigkeiten abgeschieden werden.

Hier ist besonders auf den Platzbedarf sowie eine korrekte Auslegung zu achten. Passend für den jeweiligen Anwendungsfall bietet ESTA Gegenstromsichter, Windsichter und andere Alternativen an.

Wasservorabscheider und Funkenvorabscheider

Manche Vorabscheider arbeiten mit einem Kontaktmedium wie z. B. Wasser. Ein Wasservorabscheider bietet sich vor allem dann an, wenn mit Funkenflug zu rechnen ist. Um den Kontakt mit dem Wasser sicherzustellen, muss die Anlage sehr genau ausgelegt werden.

ESTA Vorabscheider

Wir stellen gerne gemeinsam mit Ihnen ein stimmiges Absaugkonzept zusammen und passen das System exakt an Ihre Bedürfnisse an. Kontaktieren Sie uns! Unsere Vorabscheider sind gebrauchsmustergeschützt und erreichen dank ihres Designs einen sehr hohen Abscheidegrad.


Vorteile ESTA Vorabscheider

  • Optimale Lösung zur Abscheidung von mittleren und groben Problemstäuben
  • Effektive Staubabscheidung mit sehr hohem Abscheidegrad
  • Ideal kombinierbar mit Absauganlagen und Entstaubern
  • Niedrige Betriebskosten durch erhöhte Lebensdauer des Hauptfilters
