ESTA ATEX Absaugung - Brandschutz & Explosionsschutz

Flexibel & sicher in Ex-Bereichen

Für wechselnde Einsatzorte oder temporäre Anwendungen eignen sich mobile ATEX-Absauganlagen besonders gut. ESTA führt kompakte, leistungsstarke Geräte, die mobil einsetzbar, ex-geschützt und nach ATEX-Richtlinie zertifiziert sind.

Die mobile Absaugung ATEX, oder auch ex-geschützte Absaugung genannt, ist die perfekte Lösung für alle, die Flexibilität mit maximaler Sicherheit verbinden wollen

Sicherheit für stationäre Ex-Bereiche

Zentrale ATEX Absauganlagen kommen überall dort zum Einsatz, wo mehrere Maschinen gleichzeitig abgesaugt werden – etwa in der Metall-, Chemie- oder Lebensmittelindustrie. Durch das Rohrleitungssystem besteht erhöhte Explosionsgefahr, etwa durch Staubablagerungen oder Funkenbildung. ESTA bietet zentral installierte, ex-geschützte Absaugsysteme, die nach ATEX zertifiziert und individuell projektierbar sind.

Zentrale Absaugung ATEX – ideal für Unternehmen, die dauerhaft mehrere Arbeitsbereiche absichern müssen. Unsere ex-geschützten Systeme bieten höchste Sicherheit bei gleichbleibender Leistung und lassen sich flexibel in bestehende Prozesse integrieren – für effiziente, normkonforme Absaugung in Ex-Bereichen.

Was sind brennbare Stäube?

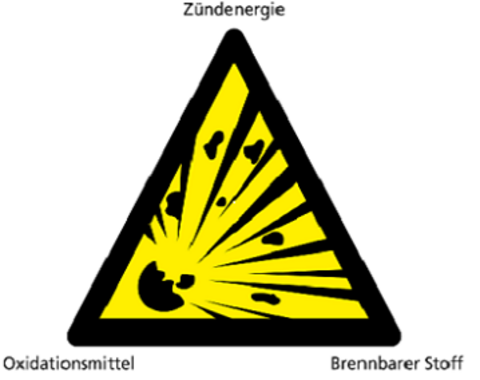

Brennbare Stäube sind feine feste Partikel, die durch ihre Größe (meist unter 0,5 mm) in der Luft als Staubwolke schweben können. Kommen sie in Verbindung mit Sauerstoff und einer Zündquelle, können sie sich entzünden oder sogar explodieren. Typische Beispiele sind Holzstaub, Mehl, Zucker, Metallstäube oder Kunststoffe. Die Gefahr liegt darin, dass diese Stäube in der Luft extrem schnell und heftig reagieren können.

Welche Zündquellen können eine Explosion auslösen?

Schon ein kleiner Funke kann ausreichen, um eine explosionsfähige Atmosphäre zu entzünden – etwa beim Ziehen eines Steckers oder durch eine elektrische Störung. Auch heiße Oberflächen, mechanisch erzeugte Funken oder statische Entladungen gehören zu den häufigsten Zündquellen in industriellen Prozessen.

Typische Zündquellen:

• Statische Entladungen
• Elektrische Defekte oder Schaltvorgänge
• Heiße Oberflächen (z. B. Motoren, Heizungen)
• Funken durch Reibung, Schleifen oder Aufprall
• Chemische Reaktionen mit starker Wärmeentwicklung

Zündquellen lassen sich in der Praxis nie vollständig ausschließen – umso wichtiger sind technische und organisatorische Schutzmaßnahmen gemäß ATEX-Richtlinie.

Wie verhält sich brennbarer Staub beim Entzünden?

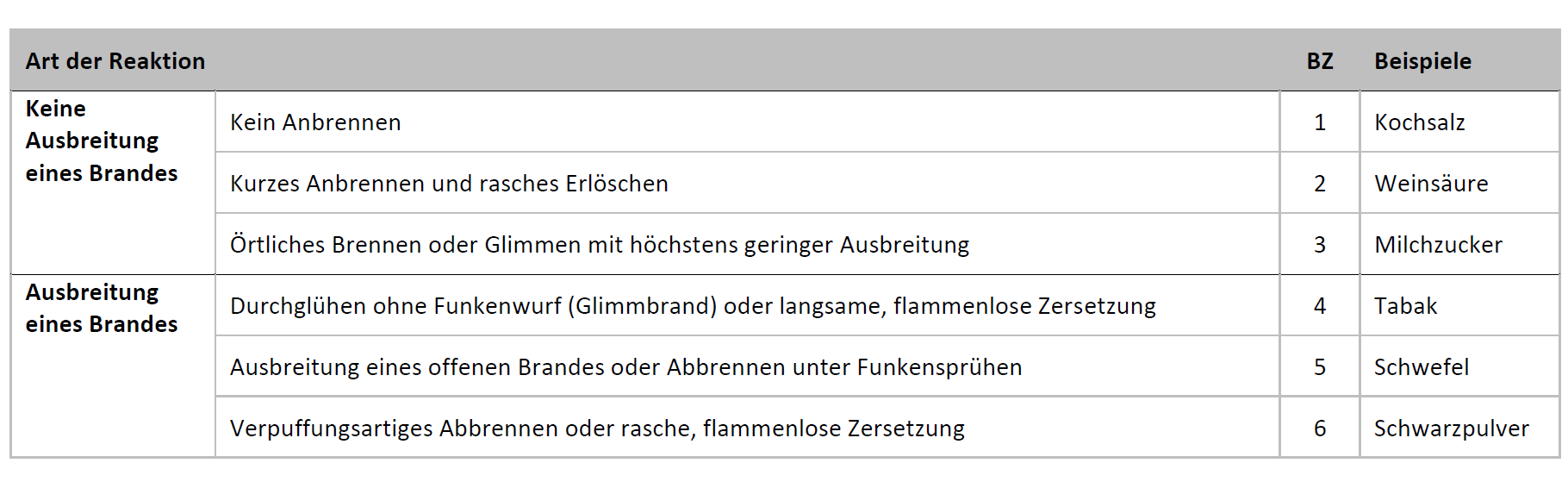

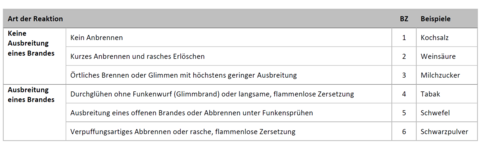

Das Brennverhalten hängt stark von der Partikelgröße, Feuchtigkeit, chemischen Zusammensetzung und Konzentration des Staubs ab. Feine, trockene Stäube entzünden sich schneller und verbreiten die Flammen rasch durch die Staubwolke. Gröbere oder feuchte Partikel sind weniger explosionsgefährlich. Die sogenannte Brennzahl oder Kst-Wert gibt an, wie explosiv ein Staub ist:

BZ 1: Kein Anbrennen (Beispiel: Kochsalz)
BZ 2: Kurzes Anbrennen und rasches Auslöschen (Beispiel: Weinsäure)
BZ 3: Örtliches Brennen oder Glimmen ohne Ausbreitung (Beispiel: Milchzucker)
BZ 4: Ausbreiten eines Glimmbrandes (Beispiel: Tabak)
BZ 5: Ausbreiten eines offenen Brandes (Beispiel: Schwefel)
BZ 6: Verpuffungsartiges Abbrennen (Beispiel: Schwarzpulver)

Wie können Brände und Explosionen in Anlagen verhindert werden?

Um die Bildung zündfähiger Staub-Luft-Gemische zu vermeiden, ist eine Kombination technischer und organisatorischer Maßnahmen notwendig. Entscheidend ist, potenzielle Brandquellen frühzeitig zu erkennen und zu beseitigen.

Wichtige Maßnahmen zur Brandvermeidung:

• Einsatz geeigneter Absaug- und Entstaubungsanlagen
• Regelmäßige Reinigung, Wartung und Inspektion aller relevanten Anlagen
• Verwendung sensorgesteuerter Löschsysteme zur Früherkennung von Funken oder Glimmnestern
• Planung und Umsetzung der Anlagen gemäß geltenden Brandschutzvorgaben

Diese Maßnahmen erhöhen die Betriebssicherheit deutlich und minimieren das Risiko von Bränden und Explosionen.

Was passiert, wenn die Löschmitteleinrichtung aktiviert wird?

Die Löschmitteleinrichtung, zum Beispiel mit ABC-Pulver, oder CO² wird automatisch ausgelöst, sobald ein Brand oder eine Explosion anhand des Funkensensors erkannt wird. Die Löschmitteleinrichtung löscht die Flammen schnell und reduziert die Temperatur, was weitere Entzündungen verhindert. So schützt sie die Absauganlage vor Schäden und hilft, Betriebsunterbrechungen zu minimieren.

Welche Stoffe können explosionsfähige Atmosphären bilden?

Explosionsfähige Atmosphären entstehen, wenn brennbare Stoffe in Verbindung mit Luft ein zündfähiges Gemisch bilden. Diese Stoffe können als feiner Staub, Gas oder Dampf vorliegen. Besonders brennbare Stäube sind explosionsgefährlich, wenn ihre Partikelgröße unter 500 Mikrometern liegt. Manche Stäube können sogar bis zu einer Korngröße von 1 Millimeter eine Explosionsgefahr darstellen.

Brennbare Feststoffe:

• Kunststoffe
• Organische Materialien wie Mehl, Kaffee, Stärke oder Zellulose
• Metallstäube, beispielsweise Aluminium oder Magnesium

Brennbare Gase:

• Erdgas
• Wasserstoff
• Acetylen

Brennbare Flüssigkeiten:

• Desinfektionsmittel
• Organische Lösungsmittel
• Treibstoffe

Diese Stoffe können unter bestimmten Bedingungen explosionsfähige Atmosphären bilden und erfordern daher besondere Schutzmaßnahmen nach ATEX.

Welche Techniken gibt es zum Explosionsschutz?

Der Explosionsschutz gliedert sich in drei Hauptbereiche:

• Primärschutz: Vermeidung der Bildung explosionsfähiger Atmosphären, z. B. durch effiziente Absaugung.
• Sekundärschutz: Verhinderung von Zündquellen, z. B. durch Erdung, Explosionsdruckentlastung oder den Einbau von Rückschlagklappen.
• Tertiärschutz: Maßnahmen zur Minderung von Explosionsfolgen, z. B. explosionsdruckfeste Bauweise, explosionsunterdrückende Systeme oder flammenlose Druckentlastung.

Was regelt die ATEX-Richtlinie?

Die ATEX-Richtlinie besteht aus zwei Teilen:

• ATEX 137 (99/92/EG) regelt den Schutz von Beschäftigten in explosionsgefährdeten Bereichen und definiert Anforderungen an den Arbeitsplatz.
• ATEX 114 (2014/34/EU) definiert die Anforderungen an Geräte und Schutzsysteme, die in explosionsgefährdeten Bereichen eingesetzt werden dürfen. Ziel ist es, die Sicherheit zu gewährleisten und Risiken zu minimieren.

Wie sind die ATEX-Zonen definiert?

ATEX-Zonen klassifizieren gefährdete Bereiche nach der Häufigkeit und Dauer des Auftretens explosionsfähiger Atmosphären:

Für Gase:

• Zone 0: explosionsfähige Atmosphäre ständig oder lange Zeit vorhanden
• Zone 1: gelegentlich vorhanden
• Zone 2: selten und kurzzeitig vorhanden

Für Stäube:

• Zone 20: explosionsfähige Staubwolke ständig oder lange Zeit vorhanden
• Zone 21: gelegentlich vorhanden
• Zone 22: selten und kurzzeitig vorhanden

Die Zoneneinteilung bestimmt, welche Schutzmaßnahmen und Geräte eingesetzt werden müssen.

Welche technischen Regelwerke sind wichtig?

Zum Explosionsschutz gelten zahlreiche Normen und Vorschriften, darunter:

• EN 1127 (Grundlagen Explosionsschutz)
• EN 60079 Serie (Anforderungen für Geräte in Ex-Bereichen)
• DIN EN 14491 (Bauteile und Systeme)
• Betriebssicherheitsverordnung (BetrSichV)
• Technische Regeln für Betriebssicherheit (TRBS 1201 u.a.)
• TRGS 500/510 (Schutzmaßnahmen bei explosionsfähigen Atmosphären)
  Diese Regelwerke helfen bei der Planung, Umsetzung und Überprüfung von Explosionsschutzmaßnahmen.

Wie erkenne ich ATEX-konforme Geräte?

Ob eine Absauganlage oder andere Geräte in staubexplosionsgefährdeten Bereichen eingesetzt werden dürfen oder nicht, kann anhand des Typenschildes überprüft werden. Bei ATEX-konformen Geräten befindet sich auf dem Typenschild das EX-Zeichen zusammen mit dem CE-Kennzeichen.
