Ölnebelabscheider
Zur Absaugung von Aerosolen, Ölnebel aus Kühlschmierstoffen

ÖLNEBELABSCHEIDER

PUNKTGENAUES ERFASSEN UND WIRKUNGSVOLLES ABSCHEIDEN VON AEROSOLEN, ÖLNEBEL AUS KÜHLSCHMIERSTOFFEN

Ölnebelabscheider sind Filtersysteme zur Absaugung von Ölnebel und Aerosolen aus der Umgebungsluft. Bei spanenden und umformenden Fertigungsprozessen der metallverarbeitenden Industrie entstehen durch den Einsatz von Kühlschmierstoffen (KSS) Nebel, Dämpfe und Rauch. Dies geschieht zum einen mechanisch, durch Zerstäubung des Kühlschmierstoffs bei schnell rotierenden Werkzeugen (z.B. beim Schleifen oder Drehen von Bearbeitungsstücken), zum anderen durch Rückkondensation der verdampften KSS an heißen Oberflächen. Auch offen gelagerte, noch warme Werkstücke tragen zur Belastung der Umgebungsluft mit Emissionen bei. Prinzipiell sind alle mit Kühlschmierstoff beaufschlagten Flächen (bspw. Fußböden und Arbeitsflächen) als Emissionsquelle zu betrachten. Je wärmer diese Flächen sind, desto stärker belasten sie die Umgebungsluft. Somit steigt auch die Gefahr für die Mitarbeiter in der unmittelbaren Umgebung.

GEPRÜFTE QUALITÄT

ZERTIFIZIERTE PRODUKTE ZUR MINIMIERUNG VON RISIKEN

Die Filtertürme sind für Stäube der Staubklasse "M" (Durchlassgrad < 0,1) geeignet und verfügen über das Prüfzeichen "W3".

PRODUKTÜBERBLICK

Mit dem Ölnebelfilter Oilmac wird Ölnebel und Emulsionsnebel sowie Minimalschmierungsnebel und Minimalschmierungsrauch wirkungsvoll abgesaugt. Damit der Aerosolabscheider seine Funktion erfüllen kann, wird die Ölnebelabsaugung OILMAC direkt auf der Bearbeitungsmaschine installiert.

Als Alternative oder Ergänzung zur Direktabsaugung des Ölnebels und Emulsionsnebels eignet sich das freistehende Plug & Play Hallenlüftungssystem FILTOWER-L, das ohne Rohrleitungen Öl- und Emulsionsnebel in Hallen erfasst.

Leistungsstarker Ölnebelabscheider zur Absaugung von Dämpfen, Aerosolen & Nebelpartikeln

OILMAC

Leistungsstarke Ölnebelabscheider zur Absaugung von Dämpfen, Aerosolen und Nebelpartikeln.

Produktdetails
Filterturm zur Erfassung & Filtration von Staub, Rauch & Ölnebel

Filtower

Plug & Play Filtertürme zur Erfassung & Filtration von Staub, Rauch & Ölnebel für eine saubere Hallenluft.

Produktdetails

Gefahren durch Aerosolnebel

Aerosole und Öl-/ Emulsionsnebel verbreiten sich sehr schnell in der Raumluft, lagern sich überall ab und verunreinigen sämtliche Oberflächen und Gegenstände (Maschinen, Werkbänke, Wände, Schaltschränke, Böden und Decken), wenn keine Filtertechnik angewendet wird. Durch den Ölnebel erhöht sich die Unfallgefahr, das Unwohlsein und das gesundheitliche Risiko des Personals.

Die Kühlschmierstoffaerosole, Kühlschmierstoffrauche und Kühlschmierstoffdämpfe werden bei fehlender Absaugung von den Bedienern in der Fertigung über die Atemwege, den Verdauungstrakt oder die Haut aufgenommen. Wird keine Emulsionsnebelabsaugung verwendet, kann der menschliche Körper folglich eine Vielzahl möglicher Schäden davontragen:

  • Irritative Effekte, wie bspw. Hautreizungen, Reizung der Atemwege
  • Veränderungen an Organen
  • Schädigung der Atemwege
  • Erbgutverändernde Effekte
  • Krebserzeugende Reaktionen

Schützen Sie Ihre Mitarbeiter in der Produktion!

Aerosole sind häufig ein Gemisch aus Schadstoffen und stellen eine Gefahrenquelle in der Produktion dar. Mit einem in einer Absaugung integrierten Abscheider können die Aerosolpartikel aus dem Abluftstrom gefiltert werden. Dabei ist das Abscheiden von feinen, schwebenden festen oder flüssigen Stoffen möglich.

Ölnebelfilter werden eingesetzt, wenn Öl- und Emulsionsnebel Werkzeugmaschinen verunreinigen. Sie sind im Abluft- oder Umluftbetrieb einsetzbar. Mittels einer Absaugung mit integrierten Ölnebelfiltern, werden Verunreinigungen beseitigt und saubere Luft gewährleistet.

Abscheidung durch Ölnebelabscheider

Der von ESTA entwickelte Ölnebelabscheider OILMAC arbeitet mit einer mechanischen Abscheidung. Dabei wird ein 3-stufiges Filtersystem, bestehend aus Vorabscheider, Hauptabscheider und Nachfilter, verwendet. Hierdurch wird ein Abscheidegrad von 99,95 % erreicht. Dadurch wird der Schutz der Arbeiter und der Bearbeitungsmaschinen vor Aerosolen, Öl- und Emulsionsnebel durch entsprechende Filter garantiert.

Anwendung findet die Emulsionsnebelabsaugung OILMAC bspw. an Schleifmaschinen, Bearbeitungszentren, Drehmaschinen, Fräsmaschinen, Kühlmittelanlagen, Honmaschinen, Läppmaschinen, CNC-Maschinen oder Funkenerosionsmaschinen.

Der Ölnebelabscheider oder auch Aerosoleabscheider OILMAC wird platzsparend direkt auf der Einhausung dieser Maschinen oder daneben installiert und über eine Rohrleitung oder einen Absaugschlauch angeschlossen. Die richtige Auslegung des Filters ist eines der komplexesten Themen im Umgang mit KSS-Emissionen und sollte daher immer vom Hersteller vorgenommen werden. Es ist sicherzustellen, dass der Ölnebelfilter seine vollständige Funktion erfüllen kann.

Generell lassen sich die Kühlschmierstoffemissionen in der Luft der Fertigung auf dreierlei Arten reduzieren:

  • Vermeidung der Entstehung von Emulsionsnebel, Öldämpfen und Ölrauchen
  • Erfassung und Absaugung der unvermeidlichen Aerosolnebel und Ölnebel über einen Ölnebelabscheider
  • Ausreichende Hallenlüftung als Ergänzung zur Filtertechnik


Entscheidend für die Vermeidung von Aerosolnebel, Ölrauch und Öldampf ist die Wahl des richtigen Kühlschmierstoffes bei der Bearbeitung der Werkstücke. Oft wird eine zu geringe Kühlschmierstoff-Menge am Werkzeug verwendet oder ein falsches Kühlschmiermittel eingesetzt. Des Weiteren ist auf eine regelmäßige Wartung der Bearbeitungsmaschine sowie der Ölnebelabsaugung zu achten, um sicherzustellen, dass der Filter weiterhin seine Funktion erfüllt und einen hohen Abscheidegrad leistet. Warme, benetzte Werkstücke sollten in geschlossenen Behältern gelagert werden, eine offene Lagerung ist zu vermeiden. Die Werkzeugmaschine selbst sollte, wenn möglich voll gekapselt sein, um ein Austreten der Emissionen zu vermeiden.

VDMA - LEITFADEN KÜHLSCHMIERSTOFFE ZUM DOWNLOAD

Know-how für die Luftreinhaltung am Arbeitsplatz.

­

In rund 200.000 Metall-Betrieben in Deutschland werden Kühlschmierstoffe (KSS) verwendet - die Beschäftigten kommen regelmäßig mit dem gesundheitsgefährdenden Stoff in der Produktion in Kontakt. Aus diesem Grund entwickelte der Verband Deutscher Maschinen- und Anlagenbau (VDMA) e.V., den Leitfaden "Kühlschmierstoffe - Frische Luft am Arbeitsplatz".

Erhalten Sie mit dem Kühlschmierstoff Leitfaden einen schnellen und einfachen Einstieg in die komplexe Materie der luftgetragenen Kühlschmierstoffe.

JETZT DOWNLOADEN

­

KONTAKT Ölnebelabscheider

WIR BERATEN SIE GERNE PERSÖNLICH

Unsere Absauganlagen können wir auf Ihre Bedürfnisse anpassen. Maßgeschneidert, modular und individuell. Fragen Sie uns an!

Sie haben Fragen zu unseren Produkten oder Dienstleistungen? Wir helfen gerne!
Wie können wir Sie erreichen?
Wie können wir Ihnen weiterhelfen?

Ölnebel, Emulsionen und Aerosole absaugen

Begriffe und Definitionen

  • Ölnebel: Dieser Nebel setzt sich aus Aerosolen zusammen, welche aus einem Trägergas und kondensierbaren Komponenten bestehen. Diese Komponenten treten entweder in Form von feinen Tröpfchen oder in Form von Dampf auf. Bei Fertigungsverfahren mit hoher Geschwindigkeit (Fräsen, Schleifen, Bohren, etc.) entsteht in Kombination mit Metallbearbeitungsflüssigkeiten wie KSS Ölnebel in der Produktion.

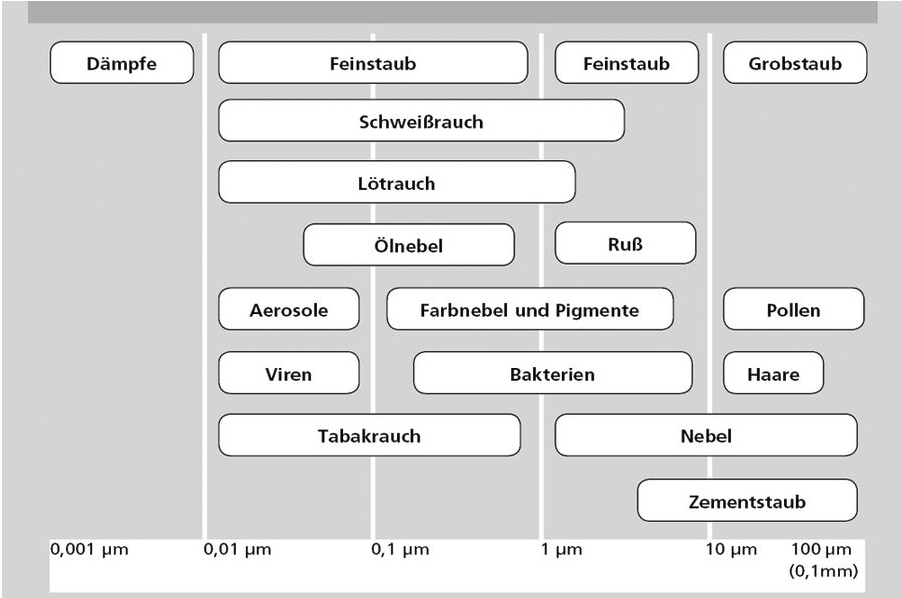

  • Aerosole: Feste und flüssige Stoffe in feinster Verteilung in einem Trägergas (z. B. Luft).
  • Emulsion: Trübe, milchige Flüssigkeit, die ein Gemisch von zwei normalerweise nicht mischbaren Flüssigkeiten (oftmals Öl und Wasser) darstellt.
  • Kühlschmierstoffe: Stoffgemisch, das beim Trennen und Umformen von Werkstoffen zum Kühlen, Schmieren und zum Spänetransport eingesetzt wird.



Herausforderung der Ölnebelabsaugung

Ölnebel besteht aus einer sehr großen Anzahl von Aerosolen und Mikropartikeln aus Wasser. Dadurch kann, auch wenn der Nebel über eine Ölnebelabsaugung abgeschieden wird, eine sehr hohe Luftfeuchtigkeit entstehen. Außerdem enthält Ölnebel einen nicht unwesentlichen Gasanteil, der nicht mit einem mechanischen, elektrostatischen Luftreiniger abgeschieden werden kann. Der Einsatz von Aktivkohle kommt aus wirtschaftlichen Gründen eher nicht infrage. Demnach ist es unumgänglich für eine ausreichende Raumbelüftung zu sorgen, um die Luftfeuchtigkeit und die Gaskonzentration im Rauch gering zu halten. Dies ist mittels Ölnebelfiltern möglich.



Entstehung der Emissionen

Aerosole, Öl-/ Emulsionsnebel und Dämpfe entstehen unter anderem beim Einsatz von Kühlschmiermitteln in der mechanischen Bearbeitung von Metallen (wie Sägen, Bohren, Zerspanen, Fräsen und Drehen). Daher findet die Absaugung des Ölnebels mit der Ölnebelabsaugung vorwiegend bei Herstellern aus den Branchen Metallverarbeitung und Maschinenbau statt.



Einsatz von Aerosolabscheider / Ölnebelabscheider

Die Auslegung eines Abscheidesystems entstandene Kühlschmierstoffemissionen und produktionsbedingte luftfremde Stoffe wie Metallpartikel, Rauch und Schleifscheibenabrieb, ist ein sehr komplexes Thema. Da es sich bei den Abscheidesystemen von Öl um verfahrenstechnische Anlagen handelt, ist eine fachkompetente Beratung vom Hersteller erforderlich. Dadurch kann eine Fehlinvestition in die Ölnebelsabsaugung vermieden werden, Betriebssicherheit gewährleistet werden und der Aerosolabscheider / Ölnebelabscheider direkt auf ihre Anwendung angepasst werden. Falsch ausgelegte Abscheidesysteme können ihre Funktion nicht vollständig erfüllen. So erbringen die Ölnebelabsaugungen nur eine unzureichende Absaugleistung und Abscheideleistung. Gleichzeitig führt dies zu erhöhten Betriebskosten der Ölnebelabsaugung.



ÖL-/EMULSIONSABSCHEIDER VOM ANBIETER

Als Hersteller von industriellen Absauganlagen empfiehlt ESTA Absaugtechnik zwei leistungsstarke Typen an Ölnebelabsaugungen: Die kompakte Öl- und Emulsionsnebelabsaugung Oilmac mit drei verbauten Filtern und den Ölabscheider Filtower-L.



ÖLNEBELABSAUGUNG OILMAC - DIE LÖSUNG BEI ÖL-/EMULSIONSNEBEL VOM HERSTELLER

Eine besondere Eigenschaft der Ölabsaugung Oilmac ist dessen mehrstufiges Filtersystem. Dieses besteht aus einem Vorabscheider, einem Hauptfilter und einem Nachfilter. Der erste Filter des Abscheiders ist ein Metallgestrick. Dieses ist verschleißfrei und austauschbar. Der Vorabscheider scheidet einen Großteil der Grob- und Feststofffpartikel ab. Die restlichen Partikel gelangen in den Hauptiflter. Dieser Ölnebelfilter ist ein Speicherfilter, bestehend aus einer F9 Filterkassette. Während die abgeschiedenen Aerosole durch die Schwerkraftwirkung nach unten ablaufen, verbleiben die Partikel im Filtermaterial. Das abgeschiedene Kühlmittel kann mittels Anschluss am unteren Teil der Anlage dem Kühlmittelkreislauf der Bearbeitungsmaschine sofort wieder zugeführt werden. Des Weiteren wird ein Nachfilter der Filterklasse HPEA H-13 in der Absaugung verbaut. Dieser verfügt über den hohen Abscheidegrad von 99,95 %. Dies ermöglicht den Umluftbetrieb. Die gefilterte Luft kann zurück in die Produktion geführt werden. Alternativ hierzu kann ein Kombigestrickfilter in der Absaugung verbaut werden, wenn die gefilterte Luft nach draußen geführt werden soll. Die Ölnebelfilter des industriellen Abscheiders sind leicht wechselbar.
Die Serie an Ölnebelfiltern bieten wir als Hersteller in vier Leistungsstufen an. Der kleinste Oilmac Typ verfügt über eine Antriebsleistung von 0,24 kW. Die größte Oilmac-Variante hat eine Leistung von 2,2 kW. So finden Sie je nach abzusaugender Maschine (CNC-Maschinen), die passende Ölnebelabsaugung. Den Ölnebelabscheider kennzeichnet seine kompakte Bauform, die eine Installation der Ölnebelabsaugung auf- und neben einer CNC-Maschine ermöglicht. Die Filter des Abscheiders sind leicht wechselbar.

Weitere Informationen zur ESTA Absaugung Oilmac erhalten Sie hier.



ÖLNEBELABSAUGUNG FILTOWER - DIE ERGÄNZENDE LÖSUNG BEI ÖL-/EMULSIONSNEBEL VOM HERSTELLER

Zur Unterstützung der Absaugung von Ölnebel empfiehlt sich das Hallenlüftungssystem Filtower-L mit modernster Technologie und eingebauter ESTA EasyControl Steuerung. Durch das Heranziehen eines Filterturms können für den Ölnebel geltende Grenzwerte noch präziser eingehalten werden, wenn spanende Fertigungsmaschinen (CNC Bearbeitung) in der Fertigung betrieben werden. Die Antriebsleistung der Filtertürme reicht bis 4 x 3,7 kW.

Weitere Informationen zur effizienten industriellen Absauganlage Filtower-L erhalten Sie hier. Zur Absaugung weiterer Emissionen, wie Schweißrauch, ist die lufttechnische Anlage in verschiedenen Ausführungen erhältlich.

Unsere Vertriebsmitarbeiter stehen Ihnen zu dem Thema "Aerosole absaugen" gerne zur Verfügung und finden die geeignetste Ölnebelabsaugung mit max. Effizienz für Ihren Anwendungsfall.
ESTA ist Ihr Hersteller im Bereich der Absaugtechnik.
