RG-SERIE
Mitteldruckventilatoren für Abluftbetrieb ohne Filtration

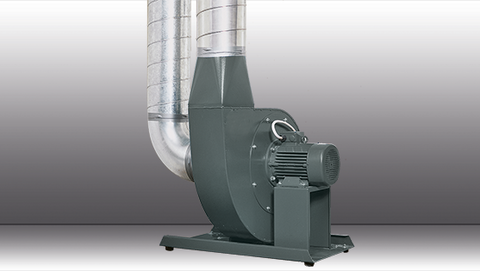

Staub, Rauch oder Dämpfe müssen nicht immer gefiltert werden. Für den Abluftbetrieb konzipierte Absauggebläse RG sorgen in Verbindung mit Erfassungselementen (z.B. einem Absaugarm) dafür, dass staub- oder rauchhaltige Luft abgesaugt und über ein Rohrsystem ungefiltert in den gewünschten Bereich geleitet wird. Darüber hinaus eignen sich die Geräte der RG-Serie hervorragend als Transportgebläse für Granulate oder als Zuluftgebläse zur Belüftung von Räumen, Tanks und Schächten.
Einsatz RG-Serie
Einzel- und Mehrplatzabsaugung von Staub, Rauch und Dämpfen in Industrie und Handwerk
In Kombination mit Filtereinheiten
Für den Abluftbetrieb ohne Filtration
Zum Anschluss an Erfassungselemente
- Schweißen, Löten
- Umfüllen, Mischen
- Lasern
- Kleben
- Geruch- und gaserzeugende Prozesse
Schweißrauch
Lötrauch
Stäube
Dämpfe
Stationäre Aufstellung
Ortsfeste Absauganlagen, die neben Bearbeitungsmaschinen angeschlossen werden können.
ATEX-KONFORM
Zündquellenfreie Ausführung (EEX-T3 Motor) für den Einsatz in explosionsgefährdeten Bereichen.
.
- Hohe Absaugleistung
- Hoher Wirkungsgrad durch optimierte Lüfter- und Bauform
- Gekrümmte Lüfterräder für geräuscharmen und energiesparenden Betrieb – spart Betriebskosten
- Schnelle Inbetriebnahme durch optimal abgestimmte Komponenten (Steuerung, Motor, Ventilator)
- Nahtlose Integration in bestehende Systeme
- Kompakte Bauweise
- Robuste, langlebige Stahlkonstruktion
- Breites Einsatzspektrum: Produktionshallen, Werkstätten, Lager, etc.
- Ruhiger Lauf durch optimal abgestimmte Lüfterform
- Hohe Unterdruckleistung – ideal für anspruchsvolle Absauganwendungen
- Lüfterräder aus Stahl, statisch und dynamisch ausgewuchtet
- Kratzfeste Oberfläche dank hochwertiger Pulverbeschichtung
- Wechselstrom für RG-100 und RG-200
- Edelstahl (V2A) in der Lebensmittelindustrie
- Verfügbarkeit von Sonderspannungen für flexible Einsatzmöglichkeiten weltweit
- Motor links montiert
- Ausblasstutzen variabel
- Zündquellenfrei zur Absaugung leicht entzündlicher Stoffe
- Optional zur Wand- oder Deckenmontage
- Sonderlackierung
Downloads & Daten RG-Serie
| RG | 100 | 200 | 300 | 400 |
|---|---|---|---|---|
|
Max. Luftvolumenstrom m³/h | 1.000 | 2.000 | 3.000 | 3.200 |
|
Ansaugstutzen mm | 100 | 150 | 180 | 250/315 |
|
Max. Unterdruck Pa | 1.400 | 1.600 | 2.300 | 3.150 |
|
Antriebsleistung* kW | 0,55 | 1,1 | 2,2 | 3,0 |
|
Abmaße RG (L/B/H) mm | 535 x 450 x 480 | 595 x 520 x 555 | 640 x 535 x 610 | 711 x 700 x 1.012 |
|
Schalldruckpegel dB(A) | 80 | 82 | 84 | 84 |
| RG | 500 | 600 | 700 | 800 |
|---|---|---|---|---|
|
Max. Luftvolumenstrom m³/h | 4.000 | 5.500 | 7.000 | 8.000 |
|
Ein-/ Auslassdurchmesser mm | 250/315 | 315/355 | 315/400 | 355/400 |
|
Max. Unterdruck Pa | 3.400 | 3.500 | 3.400 | 3.950 |
|
Antriebsleistung* kW | 4,0 | 5,5 | 5,5 | 7,5 |
|
Abmaße RG (B/T/H) mm | 711 x 700 x 1.012 | 737 x 700 x 1.062 | 762 x 700 x 1.062 | 820 x 1.000 x 1.198 |
|
Schalldruckpegel dB(A) | 84 | 84 | 83 | 84 |
*Anschluss-Spannung/Nennfrequenz: 400V/50Hz
| RG | 100 | 200 | 300 | 400 |
|---|---|---|---|---|
| Standardausführung | 01011 | 01021 | 01031 | 01441 |
| RG | 500 | 600 | 700 | 800 |
|---|---|---|---|---|
| Standardausführung | 01451 | 01461 | 01471 | 01481 |
