ENTSTAUBUNGS- UND STRÖMUNGSTECHNISCH OPTIMIERTE EINHAUSUNGEN

ABSAUGKABINEN

Schalldämmung und Rauch- oder Stauberfassung kombiniert

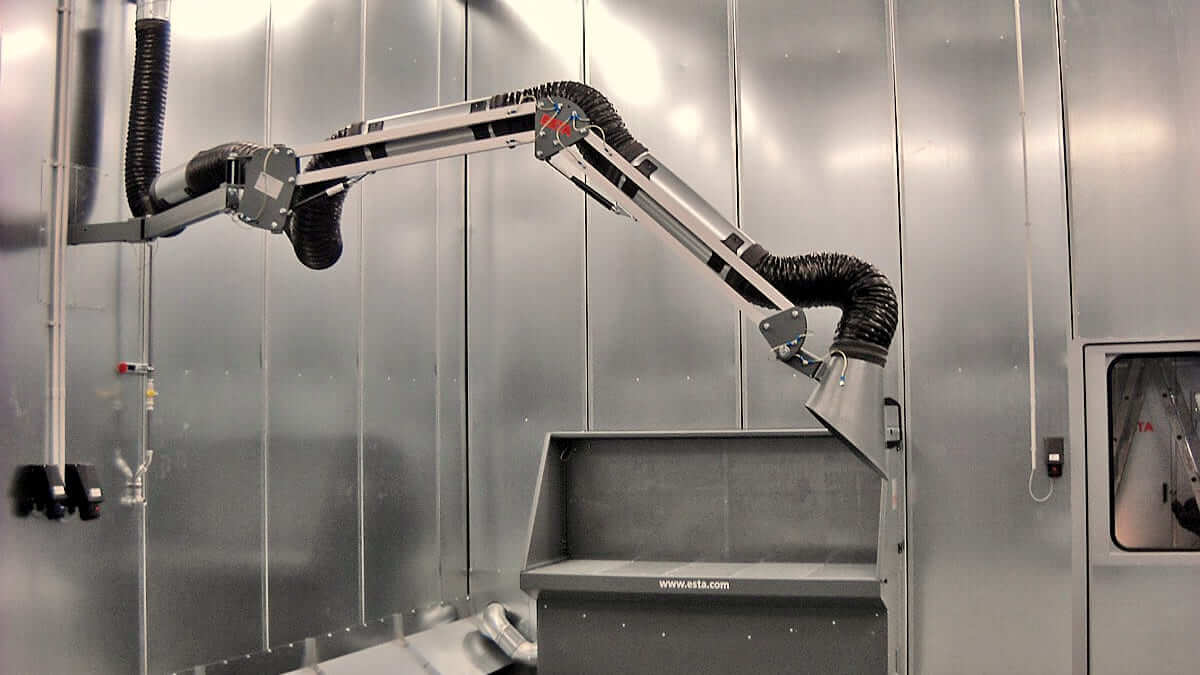

Bei vielen Fertigungsprozessen ist die komplette oder teilweise Einhausung von Maschinen, Robotern oder Arbeitsplätzen notwendig. ESTA bietet hierfür entstaubungs- und strömungstechnisch optimierte Kabinen in Standard- oder Sonderausführung (mit z.B. zusätzlich integrierter Beleuchtung, Türen, Schnelllauftore oder Fahrwagen) zur optimalen Erfassung von Rauch und Stäuben. Absaugkabinen lassen sich ideal mit einer ESTA Absauganlage kombinieren oder in ein vorhandenes Absaugsystem integrieren.

Galerie

Einsatz

  • Ideal für den Einsatz bei Maschinen- oder Robotereinhausungen

  • Zur Absaugung von Schweißrauch oder Stäube

  • Ideal einsetzbar an einer Arbeitskabine oder an einem Schleifarbeitsplatz

  • Schweißen

  • Schleifen

  • Fräsen

  • Maschinen- oder Robotereinhausungen

  • Arbeitskabinen

  • Schleifarbeitsplätze

  • Schweißrauch

  • Stäube

  • Optimale Rauch- und Stauberfassung

  • Schallgedämmte Absaugkabinen

  • Standardsortiment und kundenspezifische Ausführungen

  • Zusätzliche Optionen, wie z. B. Beleuchtung, Fenster, Fahrwagen etc. möglich

  • Für Schweißrauch oder Stäube

Downloads & Daten

Absaugkabinen 1 2 3 4 5 6
Breite
mm*
2.000 2.500 3.000 4.000 5.000 6.000
Höhe
mm*
2.500 2.800 2.800 2.800 2.800 3.000
Tiefe
mm*
2.000 2.500 3.000 4.000 4.000 4.000
Aufstellfläche
ca. m²
4,0 6,5 9,5 16,5 20,5 25,0
Rauminhalt
ca. m³
10,0 18,5 27,0 47,0 58,5 76,5
Absaugvolumen
ca. m³/h
3.500 4.375 5.250 7.000 8.700 10.500
Rückabsaugwand**
Anzahl
1 1 1 2 2 2
Portal mit Stütze mittig
Anzahl
- - - - 1 1

* Innenmaß (Wandstärke = 60 mm)

** Rückabsaugwand (Breite x Höhe x Tiefe) 1.000 x 1.000 x 500 mm, mit Grobschmutzschublade, integriert in die Kabinenrückwand, Ansaugstutzen-Anschluss DN 315 mm

Absaugkabinen 1 2 3 4 5 6
Standardausführung 30008500 30008502 30008505 30008510 30008514 30008518
