FÜR "IHRE" STAUBART KONFIGURIERBARE ZENTRAL-ABSAUGANLAGE

DUSTMAC

Modulare Filtereinheiten für nahezu jede Staubart und Branche.

Mit der DUSTMAC-Serie lassen sich individuelle Anlagenkonzepte für die zentrale Mehrplatz-Absaugung realisieren. Je nach Art, Menge, Anfall und Zusammensetzung des Staubs werden in das Anlagengehäuse die entsprechenden Filter eingesetzt. Auch die Integration eines geeigneten Ventilators (z.B. MDV, RG) in das Anlagenkonzept erfolgt nach den jeweiligen spezifischen Anforderungen. Über ein Rohrsystem kann die Anlage mit beliebig vielen Absaugstellen verbunden werden.

Galerie DUSTMAC-Serie

Einsatz DUSTMAC-Serie

  • Mehrplatzabsaugung in der Industrie

  • Als Filtereinheit für Mitteldruck-Anlagen bis 15.000 Pascal

  • Sägen, Schneiden, Trennen
  • Schweißen, Löten
  • Schleifen, Polieren
  • Zerspanen, Fräsen
  • Umfüllen, Abfüllen, Mischen

  • Metallstäube

  • Schweißrauch

  • Betonstäube

  • Kunststoffstäube

  • Faserige Stoffe

  • für jede Staubart konfigurierbar

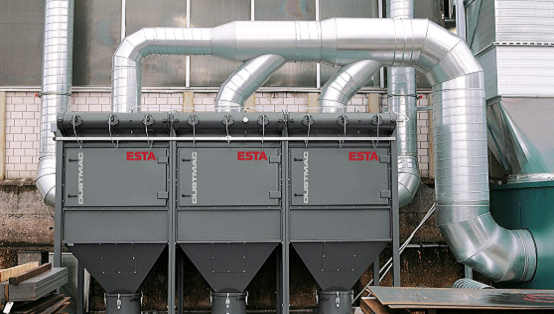

Die stationäre DUSTMAC-Serie

Stationäre Aufstellung

Stationäre Absauganlagen werden entweder direkt an der Absaugstelle oder zentral im Technikraum installiert.

Die DUSTMAC-Serie mit Filterabreinigung.

Jet-Pulse Filterabreinigung

Die Jet-Pulse-Abreinigung reinigt automatisch während und nach des Saugbetriebs die Filterpatronen einzeln ab.

  • Modular nachrüstbar

  • Kundenspezifische Ausführung

  • Je nach Staubart konfigurierbar

  • Geringe Betriebskosten durch abreinigbare Filtermedien

  • Geringer Platzbedarf durch kompakte Bauform

  • Hoher Wirkungsgrad der Filterreinigung während des Saugbetriebes

  • Anlagengröße kann durch die Modularbauweise dem jeweiligen Anwendungsfall angepasst werden

  • Vorabscheideprinzip durch Beruhigungskammer

  • Mit Patronen- oder Schlauchfilter lieferbar

DUSTMAC Module

Der modulare Aufbau der ESTA DUSTMAC-Baureihe erlaubt die Anpassung der Absauganlagen an den jeweiligen individuellen Anwendungsfall und die spezifischen Gegebenheiten vor Ort. Dadurch erhalten unsere Kunden stets die genau für sie passende Anlagenausführung.

Grundsätzlich wird zwischen Hoch- und Mitteldruckventilatoren unterschieden. Mitteldruckventilatoren zeichnen sich aus durch ein hohes Luftvolumen für eine möglichst vollständige Erfassung des abzusaugenden Mediums. Bei Hochdruckventilatoren wird mit hoher Luftgeschwindigkeit direkt an der Entstehungsstelle abgesaugt. Die Ventilatoren werden i.d.R. bis zu einer Leistung von 15kW auf der Filtereinheit montiert.

Die Filtereinheit bildet das "Herzstück" der Absauganlage. Je nach Staubart, -menge, -anfall und -zusammensetzung werden in das Filtergehäuse die entsprechenden Filter eingesetzt. Die Abreinigung der Filter erfolgt während und nach dem Saugbetrieb vollautomatisch durch Jet-Pulse-System. Entscheidend für eine lange Filterstandzeit und eine funktionierende Filterabreinigung ist die Geometrie des Filtergehäuses. Sie gewährleistet die lufttechnisch richtigen Strömungsverhältnisse im Gehäuse.

Schlauchfilter werden bei Stäuben eingesetzt, die aufgrund ihrer Temperatur, Feuchtigkeit und Hygroskopie die Tendenz haben, das Filtermedium zu verkleben. Die von ESTA eingesetzten Filterschläuche können in verschiedenen Ausführungen ( Material, Beschichtung) dem Anwendungsfall angepasst werden.

DUSTMAC S

Patronenfilter bieten bei geringer Stellfläche der Anlage eine sehr hohe Filterfläche. Sie eignen sich deshalb besonders zur Absaugung von trockenen und rieselfähigen Stäuben. Die von ESTA eigesetzten Patronen können in verschiedenen Ausführungen ( Material, Geometrie, Beschichtung) dem Anwendungsfall angepasst werden. Filterpatronen mit rilliertem Filtermaterial für sehr lange Standzeiten auch unter hoher Belastung und im Dauerbetrieb.

DUSTMAC P

Zum Sammeln des von den Filtern abgereinigten Materials kann unter verschiedenen Möglichkeiten die jeweils passende ausgewählt werden. Üblicherweise wird der abgereinigte Staub in einer Tonne unterhalb des Konus gesammelt. Hier stehen Tonnen mit 50, 100 oder 200 Litern Volumen zur Auswahl. Weitere Austragsvarianten sind z.B. Zellenradschleusen für einen kontinuierlichen Austrag, Container mit großem Volumen, Doppelpendelklappen oder Quetschventile.
