HOCHDRUCKVENTILATOREN HDV

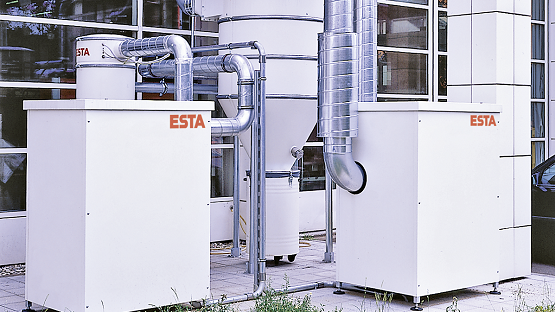

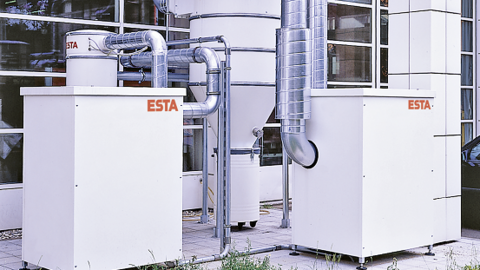

HOCHDRUCKVENTILATOREN ZUR ABSAUGUNG AN MEHREREN ARBEITSPLÄTZEN

HOCHDRUCKVENTILATOR HDV

Niedrige Betriebskosten durch hohe Energieeffizienz.

Die Hochdruckventilatoren HDV verbinden hohen Unterdruck mit hohem Luftvolumenstrom. Dies gewährleistet eine stabile Anlagenkennlinie und eine konstante Absaugleistung bei unterschiedlichen Betriebspunkten. In Verbindung mit einer Filtereinheit und einem Rohrsystem kann ein Hochdruckventilator als Zentrale Hochdruck Absauganlage zur Abscheidung von Stäuben, Spänen oder Schweißrauch eingesetzt werden. Der im Schallgehäuse montierte und dadurch geräuscharme Ventilator wird dabei separat neben der Filteranlage aufgestellt.


Einsatz HDV-Serie

  • Hochdruckventilatoren für die Mehrplatz-Absaugung

  • Ideal als Komponente für eine zentrale Hochdruck Absauganlage

  • Zu- und Abluftgebläse (z. B. zur Kühlung)

  • Zentrale Schweißrauch-Absaugung

  • Anwendungen, bei denen ein sehr konstanter Unterdruck bei hohem Luftvolumenstrom benötigt wird

  • Zentralabsaugung

  • Schweißen

  • Schweißrauch

  • Stäube

  • Späne

Fuß einer Absauganlage zur stationären Aufstellung

Stationäre Aufstellung

Zentrale Absauganlagen sind in der Lage, von ihrem Standort aus über ein Rohrleitungssystem an mehreren Maschinen parallel abzusaugen.

  • Konstant hoher Luftvolumenstrom

  • Niedrige Betriebsgeräusche durch Schallisolierung

  • Verschleiß- und wartungsfreie Konstruktion

  • Geringe Betriebskosten durch hohe Energieeffizienz

Downloads & Daten HDV-Serie

Hochdruckventilator HDV 11 18,5 22 30
Max. Luftvolumenstrom
m³/h
2.000 3.000 3.800 6.000
Anschluss-Durchmesser**
mm
260 250 280 355
Max. Unterdruck
Pa
8.200 10.300 10.400 10.300
Antriebsleistung*
kW
11,0 18,5 22,0 30,0
Motordrehzahl
1/min
3.000 3.000 3.000 3.000
Abmessungen (B/H/T)
mm
1.310 x 1.676 x 1.600 1.310 x 1.676 x 1.600 1.310 x 1.676 x 1.600 1.310 x 1.676 x 1.600
Schallemission
dB(A)
73 73 76 79

*Anschluss-Spannung/Nennfrequenz:400V/50Hz

Weitere Geräte auf Anfrage / ** = Abhängig vom Anwendungsfall

Hochdruckventilator HDV 11 18,5 22 30
Standardausführung 301002 301003 301004 301005
