SEITENKANALVERDICHTER TDS/TDP

SEITENKANALVERDICHTER FÜR HOCHVAKUUMABSAUGUNG

TDS/TDP

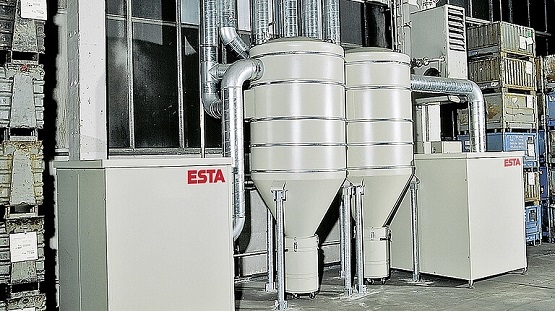

Hohe Saugkraft für große Rauch- und Staubmengen.

Die Seitenkanalverdichter TDS/TDP erzeugen einen hohen Unterdruck und sind deshalb das ideale Aggregat für die Hochvakuumabsaugung (z.B. bei zentralen Staubsauganlagen). Sie sind wartungs- und verschleißfrei und arbeiten zudem äußerst geräuscharm. Je nach Bedarf und individueller Anforderung stehen unterschiedliche Gerätevarianten zur Auswahl. Mit einer vorgeschalteten Filtereinheit eignen sich die Seitenkanalverdichter der TDS/TDP-Serie auch zur Absaugung von Stäuben und Spänen.

Einsatz TDS- /TDP-Serie

  • Mehrplatzabsaugung mit hohem Unterdruckbedarf in der Industrie

  • Mehrschichtbetrieb möglich

  • Optional: ATEX-Ausführung

  • Hochvakuumabsaugung

  • Späne

  • Stäube

Der Fuß einer Absauganlage zur stationären Aufstellung

Stationäre Aufstellung

Zentrale Absauganlagen sind in der Lage, von ihrem Standort aus über ein Rohrleitungssystem an mehreren Maschinen parallel abzusaugen.

Das Prüfzeichen für ATEX konforme Geräte

ATEX-KONFORM

Zur Verwendung in explosionsgefährdeten Bereichen.

  • Hoher Unterdruck

  • Niedrige Betriebsgeräusche durch Schallisolierung und separate Platzierung

  • Verschleiß- und wartungsfreie Konstruktion

  • Geringe Betriebskosten durch hohe Energieeffizienz

Downloads & Daten TDS- /TDP-Serie

Seitenkanal-verdichter TDS-13 TDS-18,5 TDS-22 TDP-11 TDP-18,5 TDP-22 TDP-26
Max. Luftvolumenstrom
m³/h
1.140 1.140 1.140 790 2.100 2.100 2.100
Anschluss-Durchmesser
mm
140 140 140 100 180 180 180
Max. Unterdruck
Pa
23.500 38.000 40.500 30.000 23.500 27.000 31.500
Anschluss-Spannung
V
400 400 400 400 400 400 400
Antriebsleistung
kW
13,0 18,5 22,0 11,0 18,5 22,0 26,0
Motordrehzahl
1/min
3.000 3.000 3.000 3.000 3.000 3.000 3.000
Abmessungen (B/H/T)
mm
990 x 1.730 x 1.200 990 x 1.730 x 1.200 990 x 1.730 x 1.200 990 x 1.730 x 1.200 990 x 1.730 x 1.200 990 x 1.730 x 1.200 990 x 1.730 x 1.200
Schallemission
dB(A)
78 96 90 85 93 88 93
Seitenkanal-verdichter TDS-13 TDS-18,5 TDS-22 TDP-11 TDP-18,5 TDP-22 TDP-26
Standard-ausführung 301101 301103 301105 301100 301102 301104 301106
