MITTELDRUCKVENTILATOR MDV

Als Gebläse oder als Vakuumerzeuger in Absauganlagen einsetzbar.

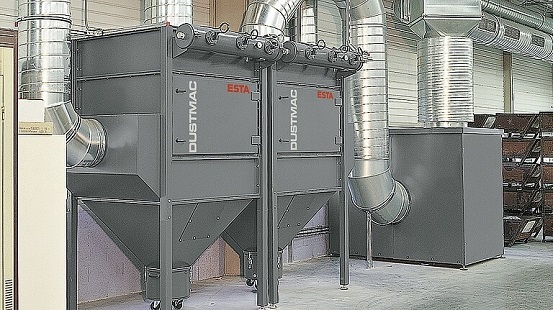

Mit den ESTA Mitteldruckventilatoren MDV können bei konstantem Unterdruck große Luftmengen bewegt werden. Dadurch wird eine stabile Anlagenkennlinie gewährleistet. Außerdem ist stets für eine konstante Absaugleistung bei unterschiedlichen Betriebspunkten gesorgt. Dazu sorgt eine hohe Energieeffizienz für niedrige Betriebskosten. In Verbindung mit einer vorgeschalteten Filtereinheit eignen sich die Mitteldruckventilatoren der MDV-Serie auch als Mitteldruck Absauganlage zur Absaugung von Stäuben und Spänen.

Die MDV-Serie hat einen Mitteldruckventilator gegen Schweissrauch.

Einsatz MDV-Serie

Einsatzbereiche

Mitteldruckventilatoren für die Mehrplatz-Absaugung
Ideal als Komponente für eine zentrale Absauganlage
Zu- und Abluftgebläse (z. B. zur Kühlung)
Zentrale Schweißrauch-Absaugung
Geeignet als Mitteldruckabsauganlage
Anwendungen, bei denen ein sehr konstanter Unterdruck bei hohem Luftvolumenstrom benötigt wird

Ideal für diese Prozesse

Zentralabsaugung
Schweißen

Staubarten

Späne
Stäube
Schweißrauch

Aufstellungsarten

Stationäre Aufstellung

Zentrale Absauganlagen sind in der Lage, von ihrem Standort aus über ein Rohrleitungssystem an mehreren Maschinen parallel abzusaugen.

Ihr Nutzen

Konstant hoher Luftvolumenstrom
Niedrige Betriebsgeräusche durch Schallisolierung
Verschleiß- und wartungsfreie Konstruktion
Geringe Betriebskosten durch hohe Energieeffizienz

Downloads & Daten MDV-Serie

Mitteldruckventilator MDV	7,5	15
Max. Luftvolumenstrom m³/h	3.400	6.700
Anschluss-Durchmesser** mm	280	355
Max. Unterdruck Pa	4.400	4.500
Antriebsleistung* kW	7,5	15,0
Motordrehzahl 1/min	3.000	3.000
Abmaße (B/H/T) mm	1.310 x 1.676 x 1.600	1.310 x 1.676 x 1.600
Schalldruckpegel dB(A)	69	73
